El diseñador y programador de iluminación PJ Carruth ha utilizado 20 unidades GLP JDC2 IP como único tipo de luminaria en la gira norteamericana 2026 de Spiritbox, en una producción completamente sincronizada mediante timecode y desarrollada con el nuevo firmware 2.0 del equipo.
El montaje supone una de las primeras aplicaciones en gira de esta nueva versión de firmware y explota especialmente las posibilidades de DigiFX, el nuevo sistema de canvas y la reproducción directa de vídeo mediante NDI.
Carruth, diseñador y programador establecido en Los Ángeles, desarrolla buena parte de su trabajo en producciones preprogramadas y sincronizadas por timecode. Su formación en matemáticas y física aplicada también influye directamente en una forma de programar en la que la precisión temporal y la respuesta de los equipos resultan especialmente importantes.
Spiritbox planteaba además un reto particular. La banda canadiense de metalcore combina secciones de gran intensidad rítmica con pasajes atmosféricos dentro de una misma canción, por lo que la iluminación debía acompañar la estructura musical y no limitarse únicamente a seguir su tempo.
«Spiritbox busca un carácter muy staccato en su producción visual, así que mi programación se apoya mucho en los elementos de percusión de sus canciones», explica Carruth. «Es importante que la iluminación establezca el ambiente particular de cada momento, funcionando casi como subtítulos visuales durante el concierto».
20 JDC2 IP como único recurso de iluminación

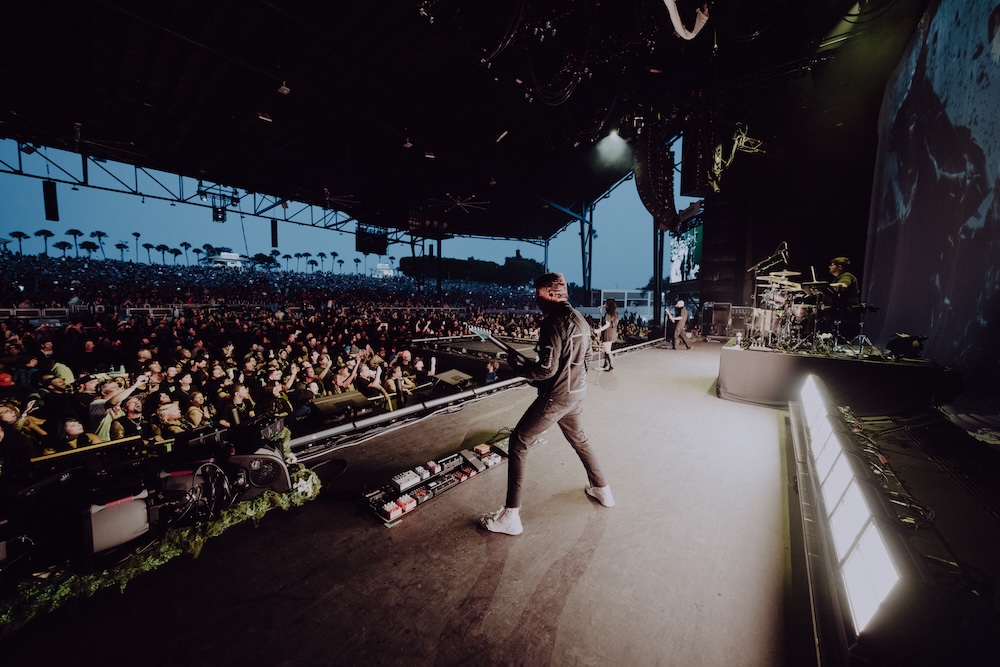

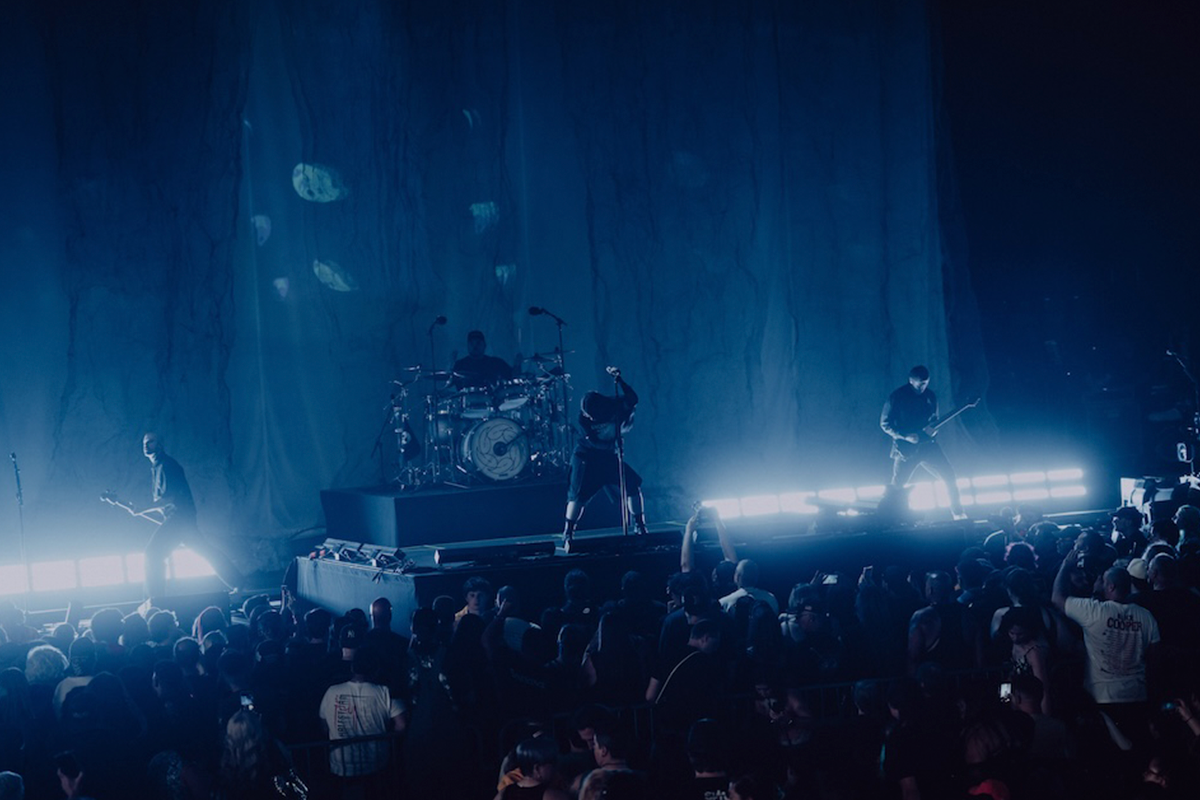

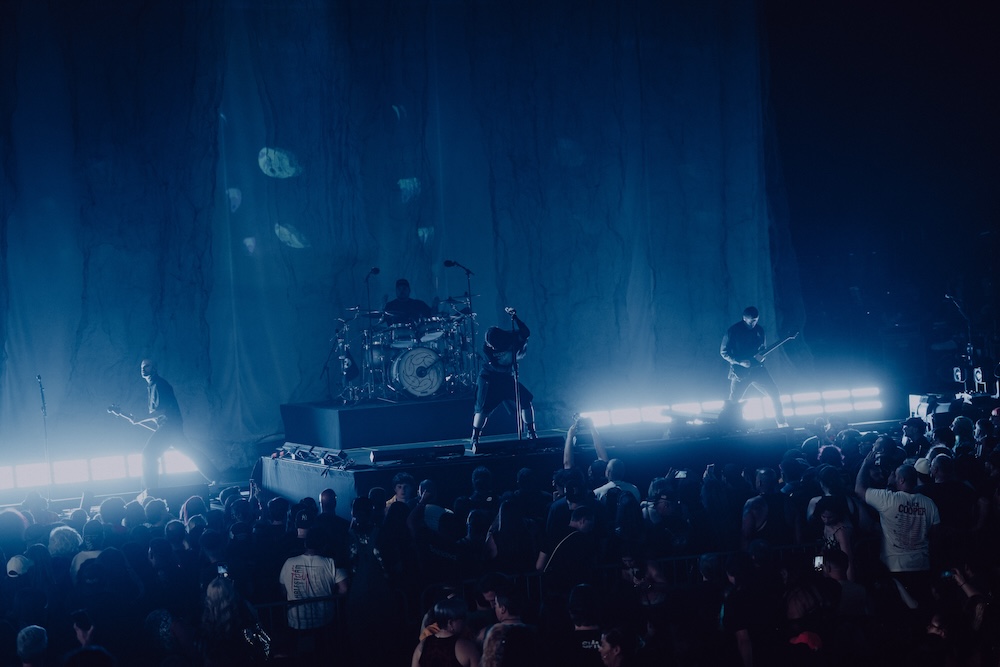

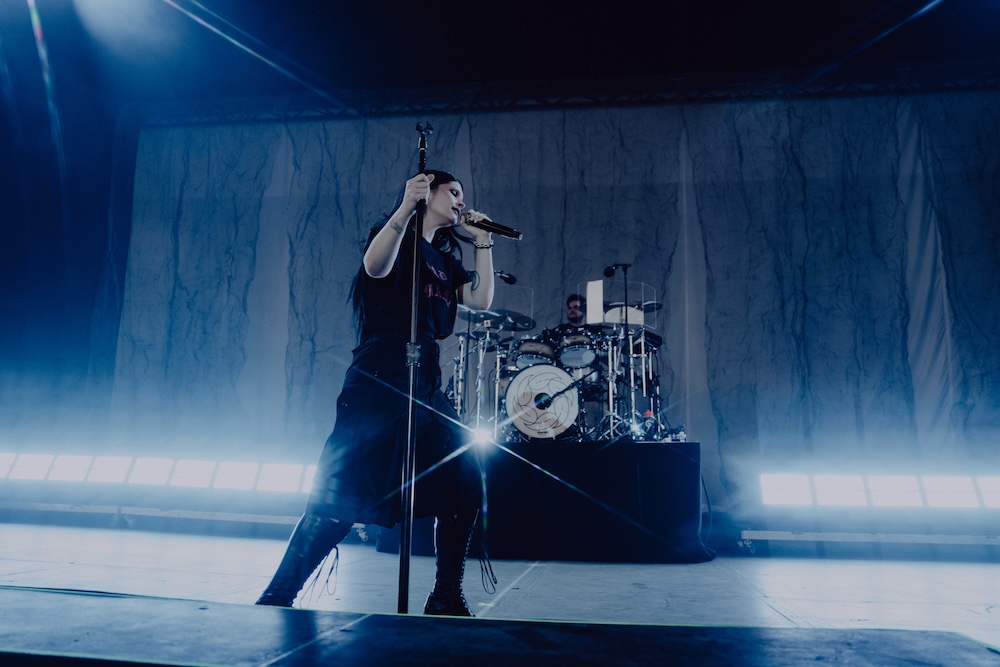

El paquete de gira, suministrado por Volt, estaba formado exclusivamente por 20 GLP JDC2 IP, instalados en una única línea horizontal sobre el suelo al fondo del escenario.
La decisión de desarrollar toda la producción utilizando un solo modelo de luminaria obligaba a disponer de una herramienta especialmente versátil.
«Sabíamos que para esta gira necesitábamos una especie de navaja suiza», señala Carruth. «Íbamos a llevar un único tipo de equipo, así que necesitábamos mucha versatilidad. Con JDC2 IP podemos conseguir que cada canción tenga una apariencia completamente diferente».
JDC2 IP combina una línea de beam dividida en 12 segmentos y formada por 84 LED de alta potencia con una placa de color de 1.728 LED, controlables individualmente a nivel de píxel.
A estas características se suma GLP DigiFX, un sistema que permite generar contenidos digitales directamente dentro de la luminaria mediante algoritmos en tiempo real ejecutados en su procesador dual-core, sin necesidad de situar un servidor multimedia dentro de la cadena de señal.
Programación timecode y respuesta DMX
Todo el espectáculo de Spiritbox está sincronizado mediante timecode, un aspecto que llevó a Carruth a prestar especial atención a la respuesta del equipo frente a las señales DMX.
«JDC2 es una luminaria rápida y fiable que no parece presentar una latencia de entrada apreciable, lo que la convierte en una herramienta adecuada para programar sobre una rejilla temporal», explica.
Carruth emplea además técnicas de programación vinculadas a la frecuencia y sincronización de las señales, evitando en muchas ocasiones depender de funciones automáticas de shutter o generadores internos de efectos.
Este tipo de programación convierte la velocidad de respuesta y la precisión temporal del equipo en parámetros esenciales dentro del diseño.
Firmware 2.0 y nuevo sistema de canvas
Una de las principales novedades utilizadas durante la gira fue el sistema de posicionamiento basado en canvas incorporado en el firmware 2.0.
Esta función introduce modos relativo, absoluto y segmentado, permitiendo situar cada luminaria dentro de un espacio de coordenadas definido. De esta forma, el contenido puede distribuirse correctamente entre múltiples equipos en lugar de repetirse de manera idéntica en cada unidad.
En Spiritbox, las 20 JDC2 IP instaladas en línea podían comportarse así como una única superficie visual continua.
«El sistema de canvas resultó mucho más sencillo de utilizar de lo que imaginaba», afirma Carruth. «No tardé mucho en crear presets DMX para los diferentes canvas y después aplicarlos tanto a DigiFX como al vídeo».
El diseñador programó inicialmente prácticamente todo el espectáculo utilizando únicamente DigiFX, sin recurrir a vídeo externo.
Durante los ensayos incorporó posteriormente algunas señales NDI, manteniendo al mismo tiempo toda la programación original como sistema alternativo en caso de que se produjera cualquier fallo en el servidor de vídeo.
La integración con grandMA3 y su sistema de recipes permitió conservar estos looks como respaldo y recuperarlos mediante una macro.
Hasta cuatro señales NDI directamente en la luminaria
JDC2 IP puede recibir hasta cuatro streams NDI externos directamente a través de sus dos puertos Gigabit EtherCon, sin necesidad de una interfaz dedicada o procesamiento de vídeo adicional.
Durante los ensayos, el equipo creativo incorporó diferentes contenidos propuestos por el VJ de la producción y los distribuyó directamente sobre las luminarias.
Según Carruth, la respuesta obtenida fue especialmente rápida.
«La programación inicial estaba realizada íntegramente con DigiFX, pero durante los ensayos nuestro VJ mostró algunos contenidos que terminamos incorporando en distintos cues», explica. «Comprobamos que la latencia era prácticamente inexistente, hasta el punto de que las pantallas de vídeo y el proyector quedaban por detrás de las JDC2».

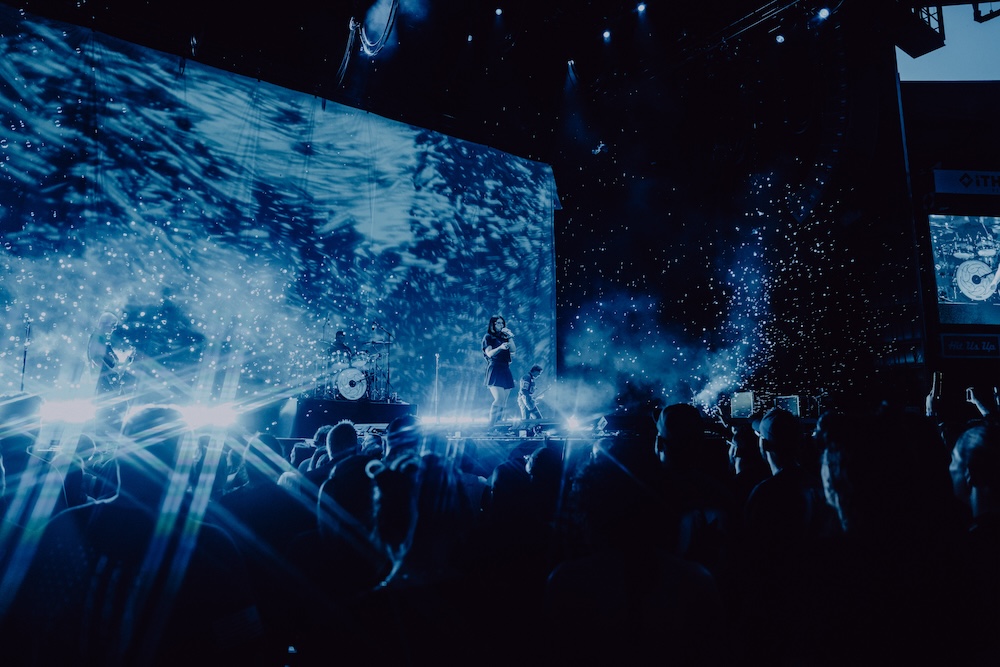

Una de las aplicaciones más destacadas tuvo lugar durante un interludio hablado. El mismo contenido se reproducía simultáneamente sobre las pantallas IMAG, el sistema de proyección y la línea completa de JDC2 IP.
Las luminarias llegaron incluso a mostrar texto legible como parte de la composición visual.
Esta función resultó especialmente útil en los conciertos realizados al aire libre, donde la luz ambiental reducía el contraste disponible en las pantallas y sistemas de proyección convencionales.
Una producción pensada también para agilizar los montajes
Además del componente creativo, la producción debía responder a unas condiciones de gira con tiempos reducidos de cambio y configuración.
La utilización de un único modelo de luminaria y una programación centralizada permitió simplificar considerablemente el montaje diario.
«Nuestro tiempo de cambio y el tiempo disponible en consola eran muy cortos durante esta gira, pero la configuración y programación de las luminarias estaban tan optimizadas que podíamos tenerlo todo funcionando rápidamente sin generar estrés», concluye Carruth.
La gira de Spiritbox muestra así una aplicación poco habitual de JDC2 IP, convirtiendo una única línea de 20 unidades en fuente de iluminación, efecto estroboscópico, matriz de píxeles y superficie de reproducción de contenidos digitales dentro de un mismo sistema.
Créditos fotográficos: Alex Bemis
